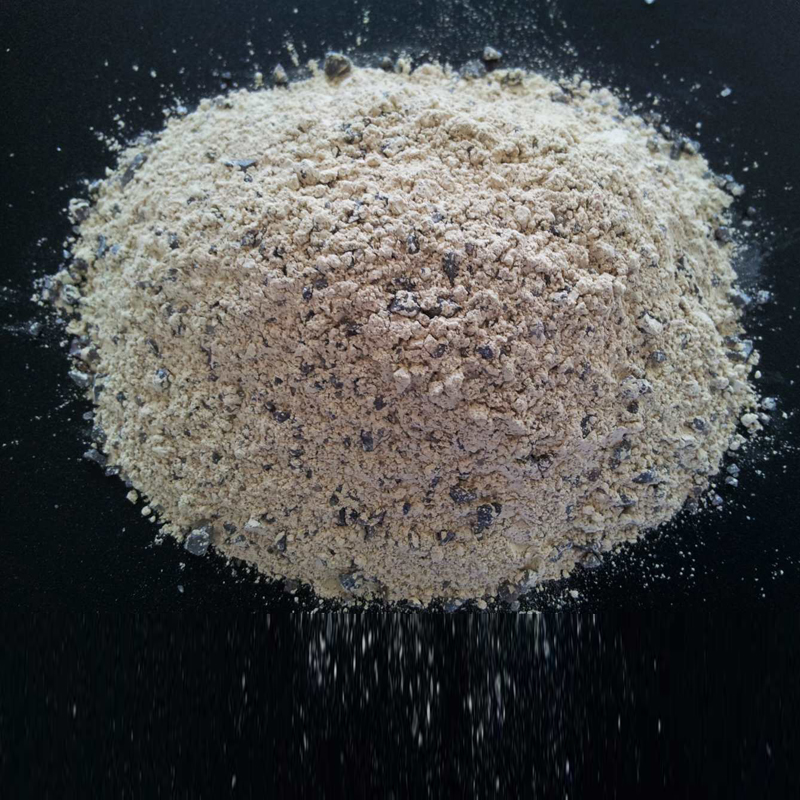

剛玉可塑性搗打料施工說明
一、材料包裝與注意事項。
二，搗打料的集料采用編織袋包裝，重量50kg/袋。結合劑采用塑料桶包裝，重量35kg/桶，促凝劑小袋單獨包裝（在編織袋內），一袋集料配制1kg左右的促凝劑。
三、該材料采用強制式攪拌機攪拌。
四、將配制好的集料和促凝劑倒入攪拌機內混合均勻顏色一致，再加入稱量好的結合劑繼續(xù)攪拌（攪拌時先加入大約稱量好的2/3的結合劑），在視具體的施工要求加入剩余是結合劑，攪拌均勻后即可使用（攪拌時間一般為3-5分鐘）。
五、攪拌好的料應該在40分鐘內用完，嚴禁第二次加入結合劑，初凝后的料應棄之不用。
六、結合劑的加入量為6~7%（重量比），（100kg加入6-7kg）。
七、材料施工：成型內襯用風鎬搗打或手工搗固。風鎬氣壓一般為0.5NPA，錘頭沖擊頻率一般為1100次/min，錘頭形狀為正方形、長方形或圓形，其面積為25-70cm²。搗打內襯時，每次布料厚度為20-60mm，風鎬應與料面垂直，錘頭按照一個方向連續(xù)移動，錘頭面依次重疊1/3，每行間也要重疊搗制，每層料連續(xù)搗打4-5遍，形成密室的整體后，方可進行下一層布料。布料前，應將搗打面扒毛，以使上下層料搗制成一體，防止分層，施工應連續(xù)進行，如問間歇時間較長，應及時將搗打面蓋嚴。
推薦產品
