PA—80耐火注料

理化指標(biāo)：

項(xiàng)目LTEMS			碳化硅澆注料 Cardorundumcastable	高鋁耐火澆注料 High aluminga castable				隔熱澆注料 lnsulationcastble
				CGAJ-1	CGAJ-2		CGAJ-3
化學(xué)成份（％）	sic		≥56	/	/	/		/
	A|2O3		≥21	≥75	≥80	≥82		≥35
	SiO2		/	≤8	≤10	≤10		≥45
	Fe2 o3		≤1.4	≤1.5	≤1.5	≤1.0		≤2.0
耐壓強(qiáng)度（MPa）Cold crushing strength	100℃×24h		≥80	≥90	≥100	≥120		≥40
	880℃×3h		/	≥70	≥90	≥120		/
	1200℃×3h		≥120	/	/	≥100		≥7.6(1300℃)
體積密度g/cm3 bulk density			≥2.45	≥2.5	≥2.6	≥2.9		≥0.9
燒后線(xiàn)變化％1200℃heating linear change			≤-0.4	≤-0.14(800℃)	≤0.15(800℃) ≤0.30(110℃)	≤-0.4(1200℃)		≤-0.3(1300℃)
抗折強(qiáng)度 （MPA） Bending strength		110℃×24h	≥12	≥12	≥15	≥15
		800℃×3h	/	≥10	≥15	≥18		≥0.6
		1200℃×3h	≥15	/	/	≥15		/
導(dǎo)熱系數(shù)W/M.K Therma cenductivity			≥5.0(500℃)	≤1.3(800℃)	≤2.0(500℃)	≤2.0(500℃)		≤0.18(500℃) ≤0.20(650℃)
氣孔率％Apparent porosity			≤17	≤16	≤16	≤14		/
最高使用溫度℃ MAX working ternperature			1550	1400	1400	1650		1350

















































用途：用于碳素回轉(zhuǎn)窯，煤粉爐，流化床鍋爐的爐墻、爐頂、爐膛、冷灰斗等，水泥窯中的窯口，冷卻機(jī)。下料槽、預(yù)熱筒、鏈條帶等其它工業(yè)爐窯的現(xiàn)場(chǎng)澆注及預(yù)制構(gòu)件的制作。

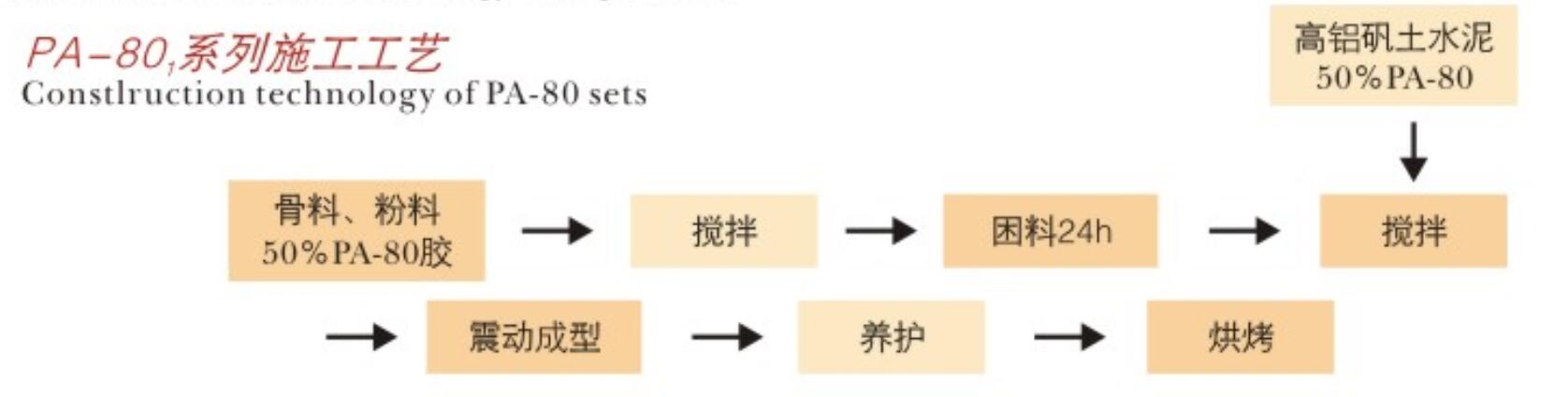

主要特點(diǎn)：
（1）澆注4小時(shí)脫模、可以獲得無(wú)切縫的整體結(jié)構(gòu)，不要干燥烘烤，可立即運(yùn)行投產(chǎn)，極大地縮短了停爐時(shí)間，是槍修補(bǔ)的理想材料；
（2）本品在高溫條件下結(jié)合強(qiáng)度高，粘結(jié)牢固，耐磨性好，抗沖刷能力強(qiáng)，具有較好高溫性能，長(zhǎng)期使用溫度可達(dá)800—1500℃，比同質(zhì)燒結(jié)耐火磚性能更為良好。

應(yīng)用效益：
應(yīng)用此項(xiàng)產(chǎn)品，可使熱工窯爐爐齡延長(zhǎng)2—5倍，節(jié)約燃料，提高熱效率，增強(qiáng)安全性施工簡(jiǎn)單方便，即能減輕工人勞動(dòng)強(qiáng)度又具明顯的經(jīng)濟(jì)效益，由于本產(chǎn)品采用熱輻射率高的材料制成，大大提高爐墻的熱輻射率和爐內(nèi)的加熱效果，減少熱損失，具有明顯的節(jié)能效益。
